您現在位置：如何使用頻譜儀測信道功率
2011-12-8 14:31:16
本文檔中以安利S332E頻譜儀測量一款中心頻點2.44G，帶寬80M、峰值功率5dBm的Anykey9654H無線網橋模塊為例。
1） 使用饋線連接無線模塊及S332E頻譜儀，使用USB連接線連接電腦及S332E頻譜儀，必要時需要在頻譜儀與無線模塊之間添加衰減器。
2） 打開S332E頻譜儀預熱，打開Anritasu Master軟件，并連接到頻譜儀。

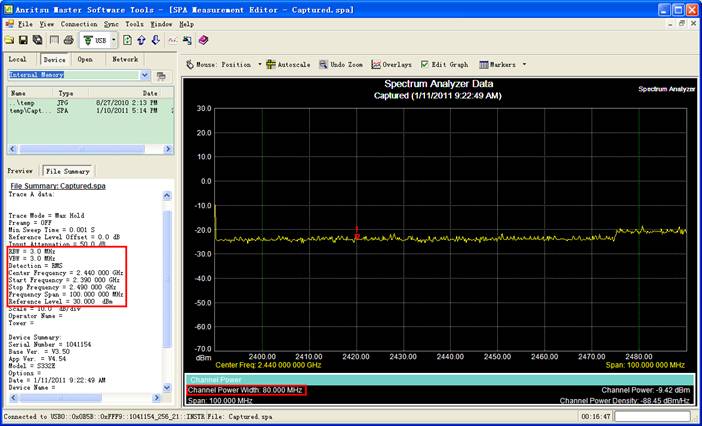

3） 頻譜儀預熱五分鐘后，設置頻譜儀測量中心頻點為2.44G、測量信號帶寬100M、參考電平0dB、自動輸入衰減、自動RBW、自動VBW，保證RBW在2M左右，VBW>RBW且RBW>信號帶寬，平均檢波，峰值保持模式。設置測量模式為信道功率測量，信道功率中心頻點2.44G，信道帶寬80M。
4） 打開無線模塊開始發射，待波形穩定后，即可讀出信道功率。

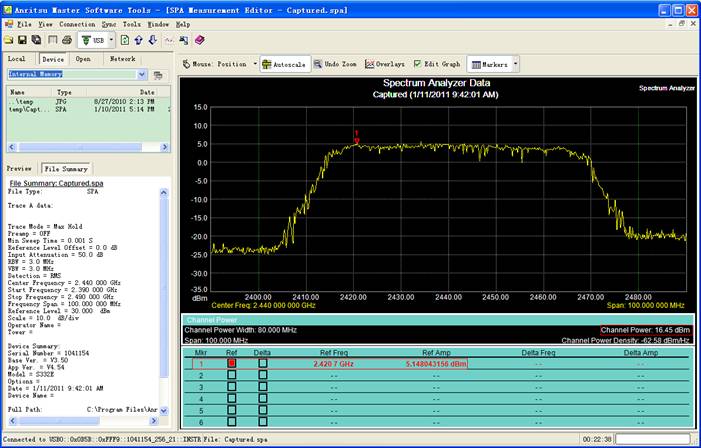

信道功率16.45dBm，峰值最大功率5.14dBm。
更多資料來自http://www.anykey.cn/
